產品說明

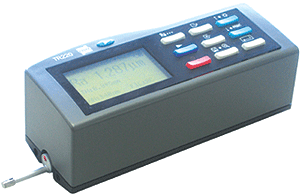

TR220手持式粗糙度儀是我公司開發的一個新產品，該儀器適用于生產現場，科研實驗室和工廠計量室。可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形，并可在打印機上輸出，亦可與PC機進行通訊。在儀器里可以對測值進行存儲及存儲數據查詢。
功能特點
● 高精度電感傳感器；
●可測量顯示19個粗糙度參數；
● 采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低；
●高品質鋰離子充電電池，容量高，無記憶效應，連續工作大于20小時；
●連接TA220S打印機，可以打印測量參數及輪廓圖形；
●標準RS232接口，可與PC機通訊；
● 中英文菜單式操作界面；
●LCD圖形顯示功能；
●傳感器觸針位置指示；
● 帶存儲功能的自動關機；
● 帶有測值存儲功能及存儲數據查詢功能；
●帶有系統自檢功能；
●可自定義系統時鐘，開機時顯示當前時鐘，存儲測量值時顯示時間；
●可測量Rk參數及顯示Rk曲線圖。
主要技術參數
測量參數：Ra、Rq、Rz、Rt、Rp、Rv、Ry、RS、RSm、RSk、Rz(JIS)、R3z、Rmax、RPc、Rk、Rpk、Rvk、Mr1、Mr2；
測量范圍：Ra：0.025μm～12.5μm； Rz、R3z、Ry、Rt、Rp、Rmax、Rv、Rz(JIS)：0.02μm～160μm； RSm、RS：1mm； Rmr：0～100%(%Ry)； RSk：0～100%；
最高分辨力：0.01μ；
取樣長度l：0.25mm，0.8mm，2.5mm，自動；
評定長度ln：1l～5l(可選)；
測量行程長度：3l～7l(可選)；
最大驅動行程：17.5mm/0.71inch
示值誤差：≤±10%；
示值變動性：< 6%；
傳感器類型：電感傳感器；
針尖角度：90°；
針尖半徑：5μm；
針尖材料：金剛石；
配TS120可測量最小孔徑：2mm；
配TS110可測量曲面最小曲率半徑：3mm；
配TS130可測量溝槽、臺階最大深度：3mm；
配TS131可測量溝槽、臺階最大深度：10mm；
濾波器：RC、PC-RC、Gauss、D-P；
標準：符合ISO和GB標準，兼容DIN、ANSI、JIS；
輪廓曲線：濾波輪廓、不濾波輪廓、支承率曲線、Rk參數圖形、直接輪廓；
顯示：128×64點陣液晶(帶背光)，可顯示全部參數及圖形；
數據輸出：標準RS232接口，可連接PC機和打印機；
打印輪廓放大比：Vv：200x～20000x Vh：20x、50x、200x；
充電電壓：220V，50Hz；
工作溫度：0～40℃；
主機外形尺寸：140mm×56mm×48mm；
主機重量：440克。
標準配置
TR220主機
TS100標準傳感器
多刻線標準樣板
電源適配(220V，50Hz)
傳感器護套
可調支架
改錐
使用說明書
合格證書
包裝箱
可選附件
TS110曲面?zhèn)鞲衅?TS120小孔傳感器 TS130深槽傳感器 TS131深槽傳感器
TA610測量平臺 TA620測量平臺 TA630微調平臺 TA631微調平臺
TA220s打印機 TA210打印機
磁性表座連接軸
PC軟件(TIMESurf for TR220)及通訊電纜
延長桿
側向轉接桿
連接體部件
